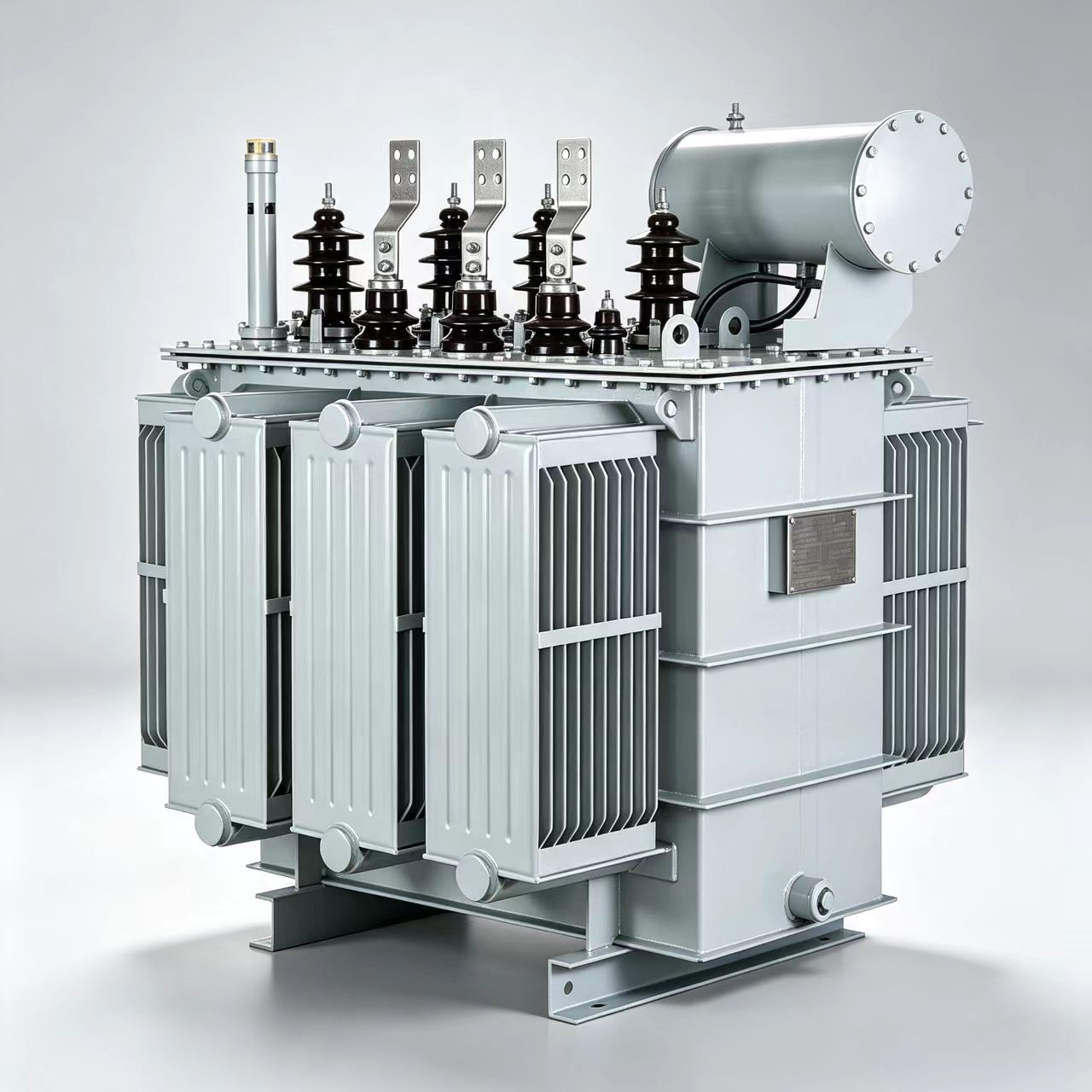

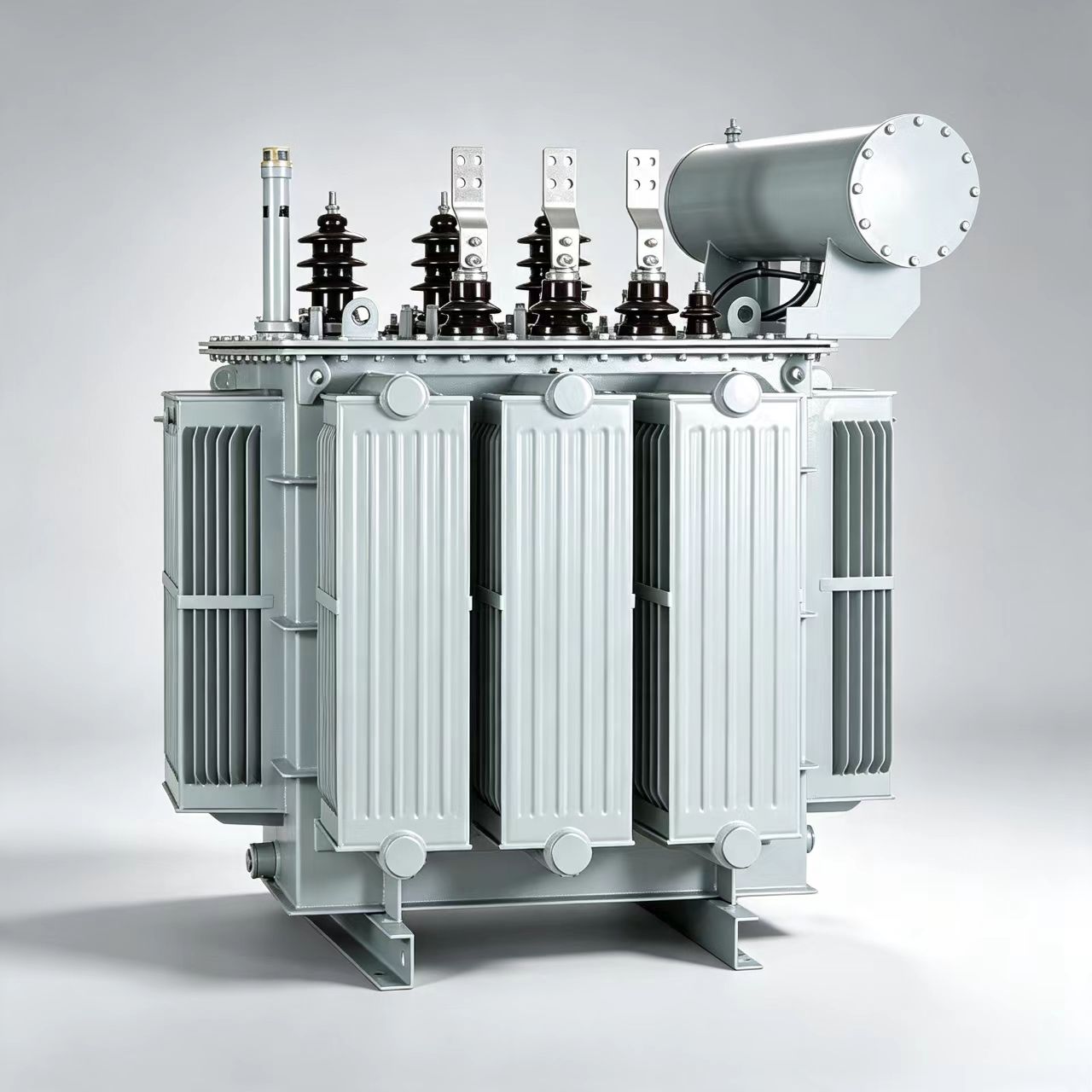

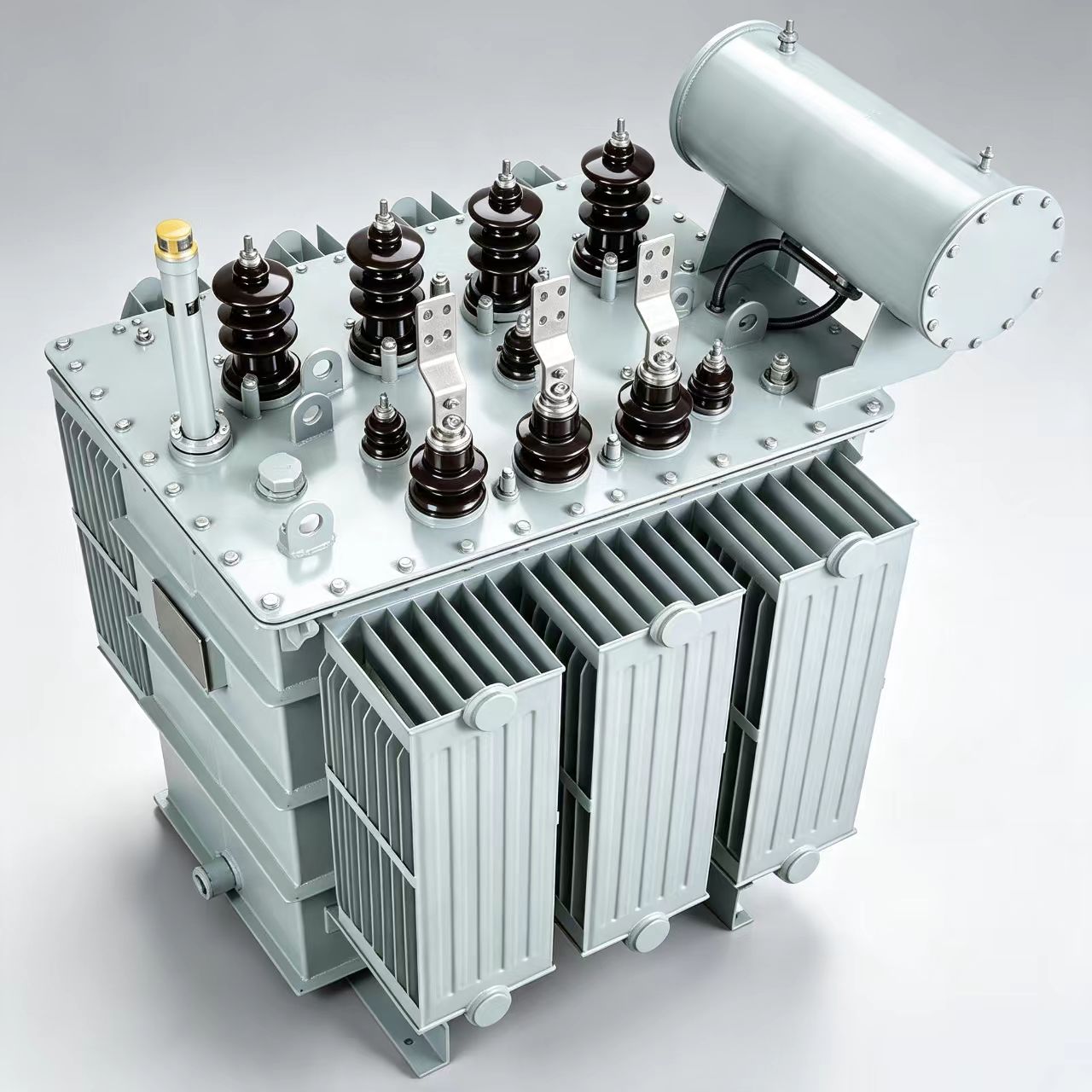

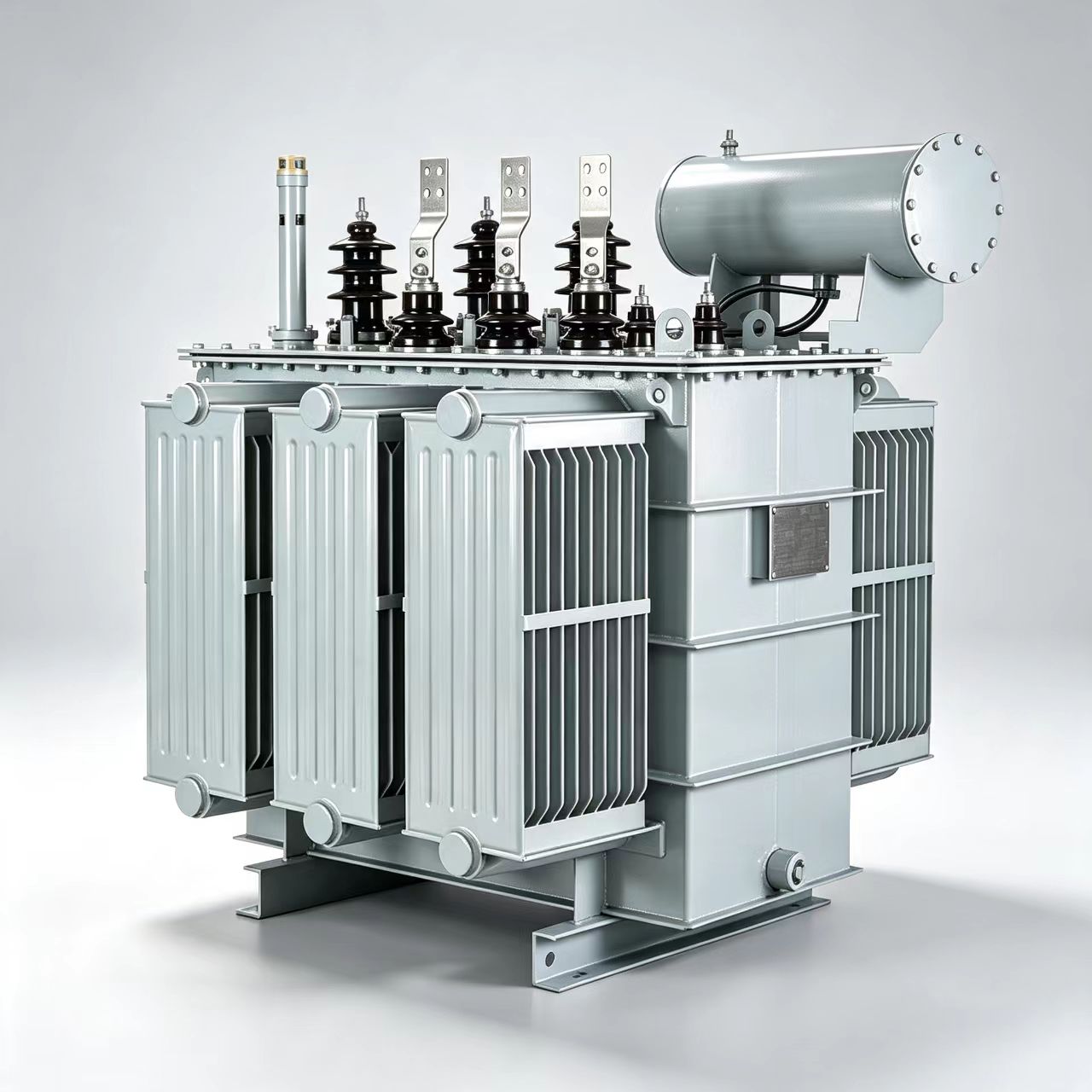

S11 -22/20KV油浸式电力变压器

上海国稳电气 S11 系列 20kV 三相油浸式电力变压器，为无励磁调压、油浸自冷配电变压器，严格按照 GB1094、GB/T6451 国家标准研发制造。产品容量覆盖 30kVA～3150kVA，标准电压组合 20kV/0.4kV，联结组别可选 Dyn11、Yyn0，适配国内 20kV 城乡配电网、产业园区、工矿企业、新能源项目、市政基建等供电场景。 产品铁芯采用高导磁冷轧取向硅钢片，全斜接缝工艺，有效降低空载损耗、空载电流与运行噪音；高低压绕组采用优质无氧铜导线，优化圆筒式结构，端部加强支撑，具备优异抗短路冲击能力。可选用波纹全密封油箱结构，依靠波纹壁伸缩补偿油温带来的油体积变化，隔绝空气，延缓绝缘油老化，大幅减少日常维护。 设备标配 ±2×2.5% 无励磁调压分接开关，油箱经防腐三防喷涂处理，可长期户外运行；可配套压力释放阀、气体继电器、温度监测装置等安全附件。相比传统老旧配电变压器，能耗水平显著优化，运行稳定、综合运维成本低，是 20kV 配电系统经济型主力变电设备。公司支持标准机型供货与针对性定制，可满足户内安装、杆上布设、箱变内置等多种安装需求，适配国内工程及海外项目选型。

技术参数

一、产品介绍

上海国稳电气 S11 系列 20kV 三相油浸式无励磁调压电力变压器，为油浸自冷（ONAN）配电变压器，额定容量覆盖 30kVA～3150kVA，标准电压组合20kV/0.4kV，联结组别可选 Dyn11、Yyn0，适配 20kV 城乡配电网、产业园区、工矿企业、新能源场站、市政基建等供电项目。

产品铁芯采用高导磁冷轧取向硅钢片，全斜接缝叠片工艺，有效降低空载损耗、空载电流与运行噪音；高低压绕组采用优质无氧铜导线，多层圆筒式结构，安匝均衡，端部加强绝缘支撑，具备优良抗短路冲击性能。

产品可选传统储油柜结构或全密封波纹油箱结构，依靠波纹壁弹性伸缩补偿油温带来的绝缘油体积变化，隔绝空气、减缓油质老化，实现长期少维护运行。配置 ±2×2.5% 无励磁调压分接开关，可配套压力释放阀、气体继电器、测温元件等安全附件；箱体采用防腐三防喷涂，支持户内、户外杆上安装、箱变内置等多种布设形式。

S11 系列具备损耗适中、运行稳定、结构紧凑、性价比突出等优势，是 20kV 配电系统主流经济型变电设备，公司可根据项目需求提供定制化设计，同时满足国内工程项目与海外配电项目选型供货。

二、正常使用条件

海拔高度：安装地点海拔不超过 1000m；海拔＞1000m 高原工况，订货时需提出，进行特殊绝缘温升修正设计。

环境温度

最高环境气温：+40℃

最高日平均气温：+30℃

最高年平均气温：+20℃

最低环境气温：-25℃

空气湿度：25℃时，空气相对湿度不大于 90%；不存在经常性凝露。

安装环境：户内或户外通风场所；无易燃易爆气体、无腐蚀性化学气体、无严重粉尘污染，无剧烈震动。

地震条件：安装地点地震烈度不高于 8 度。

注：超出以上常规使用条件（高温、高湿、盐雾、高海拔、腐蚀环境等），订货时需协商特殊改造方案。

三、执行标准

GB/T 1094.1《电力变压器 第 1 部分：总则》

GB/T 1094.2《电力变压器 第 2 部分：温升》

GB/T 1094.3《电力变压器 第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙》

GB/T 1094.5《电力变压器 第 5 部分：承受短路的能力》

GB/T 6451《油浸式电力变压器技术参数和要求》

GB 20052《三相配电变压器能效限定值及能效等级》

JB/T 10088《6kV～1000kV 级电力变压器声级》

IEC 60076（国际电力变压器标准，出口项目适用）


造型一览

S11-M-30～3150/20 配电变压器

高压 (kV)：20 低压 (kV)：0.4

分接：±5 ±2×2.5% 联结组标号：Dyn11 Yyn0

额定容量 (kVA)空载损耗 (kW)负载损耗 (kW) (75℃)空载电流 (%)短路阻抗 (%)
300.100.692.15.5
500.131.012.05.5
630.151.201.95.5
800.181.441.85.5
1000.201.731.65.5
1250.242.081.55.5
1600.292.541.45.5
2000.343.001.35.5
2500.403.521.25.5
3150.484.211.15.5
4000.574.971.05.5
5000.685.941.05.5
6300.816.820.96.0
8000.988.250.86.0
10001.1511.330.76.0
12501.3813.200.76.0
16001.6615.950.66.0
20001.9519.140.66.0
25002.3422.220.56.0
31502.7826.420.56.0

S11-M 20/22/24kV 配电变压器参数表

高压 (kV)：20、22、24 高压分接范围：±5%、±2×2.5% 低压 (kV)：0.4

联结组标号：Yyn0、Dyn11、Yzn11

额定容量 (kVA)高压 (kV)高压分接范围 (%)低压 (kV)联结组标号空载损耗 (W)负载损耗 (W)空载电流 (%)短路阻抗 (%)器身重 (kg)油重 (kg)总重 (kg)外形尺寸 (长 × 宽 × 高)(mm)安装尺寸 (mm)
3020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn11100690/6601.55.517590310750×520×920400/400
5020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn111301010/9601.35.5210100380780×540×960400/400
6320/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn111501200/11501.25.5240115430810×560×970400/400
8020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn111801440/13701.25.5280125490840×580×990400/400
10020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn112001730/16501.15.5310130540950×580×1050400/400
12520/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn112402080/19801.15.5360140590960×580×1060400/400
16020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn112802540/242015.54301607001040×650×1090550/550
20020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn113403000/286015.54901908201140×720×1120550/550
25020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn114003520/33500.95.55602009201220×800×1150550/550
31520/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn114804210/40100.95.563023010501250×820×1180550/550
40020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn115704970/47300.85.574025012201350×900×1210660/660
50020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn116805940/56600.85.591028014501450×980×1260660/660
63020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn1181068200.66105034017101600×1070×1290660/660
80020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn1198082500.66120039019701660×1160×1350660/660
100020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn111150113300.66144044023501800×1260×1420820/820
125020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn111360132000.56164051027001820×1300×1450820/820
160020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn111640159500.56196058033301870×1320×1550820/820
200020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn111940191400.46229075041601900×1350×1650820/820
250020/22/24±5 ±2×2.5%0.4Yyn0/Dyn11/Yzn112290222000.46280078046002050×2000×2100820/820

S11-M-30～3150/20 配电变压器性能参数

额定容量 (kVA)高压 (kV)分接低压 (kV)联结组标号空载损耗 (kW)负载损耗 (kW)(75℃)空载电流 (%)短路阻抗 (%)
3020±5 ±2×2.5%0.4Dyn11、Yyn00.100.692.15.5
5020±5 ±2×2.5%0.4Dyn11、Yyn00.131.012.05.5
6320±5 ±2×2.5%0.4Dyn11、Yyn00.151.201.95.5
8020±5 ±2×2.5%0.4Dyn11、Yyn00.181.441.85.5
10020±5 ±2×2.5%0.4Dyn11、Yyn00.201.731.65.5
12520±5 ±2×2.5%0.4Dyn11、Yyn00.242.081.55.5
16020±5 ±2×2.5%0.4Dyn11、Yyn00.292.541.45.5
20020±5 ±2×2.5%0.4Dyn11、Yyn00.343.001.35.5
25020±5 ±2×2.5%0.4Dyn11、Yyn00.403.521.25.5
31520±5 ±2×2.5%0.4Dyn11、Yyn00.484.211.15.5
40020±5 ±2×2.5%0.4Dyn11、Yyn00.574.971.05.5
50020±5 ±2×2.5%0.4Dyn11、Yyn00.685.941.05.5
63020±5 ±2×2.5%0.4Dyn11、Yyn00.816.820.96
80020±5 ±2×2.5%0.4Dyn11、Yyn00.988.250.86
100020±5 ±2×2.5%0.4Dyn11、Yyn01.1511.330.76
125020±5 ±2×2.5%0.4Dyn11、Yyn01.3813.200.76
160020±5 ±2×2.5%0.4Dyn11、Yyn01.6615.950.66
200020±5 ±2×2.5%0.4Dyn11、Yyn01.9519.140.66
250020±5 ±2×2.5%0.4Dyn11、Yyn02.3422.220.56
315020±5 ±2×2.5%0.4Dyn11、Yyn02.7826.420.56
